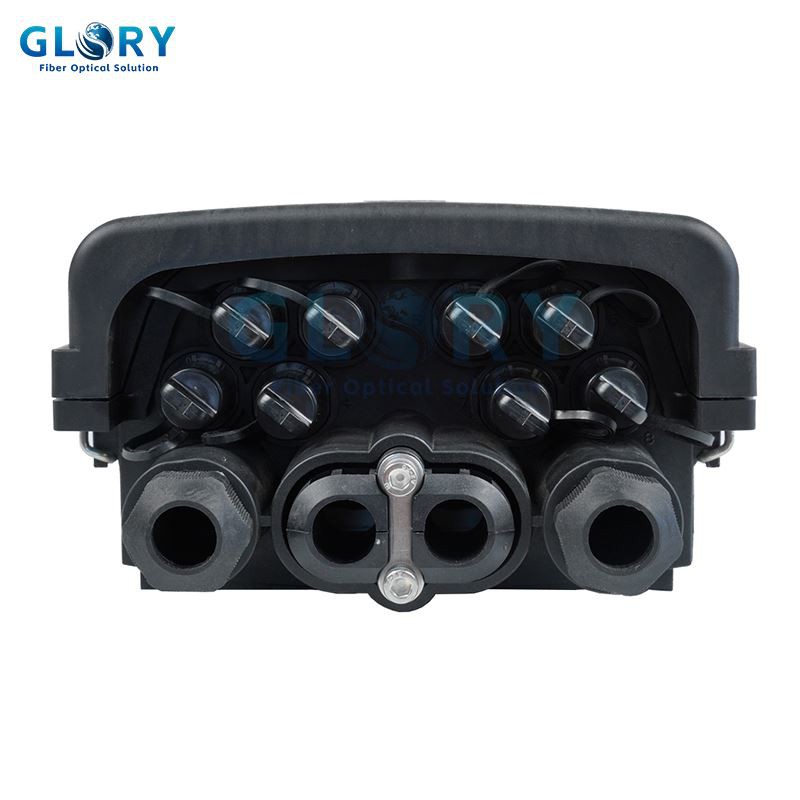

ジョイントエンクロージャボックス

ジョイント クロージャー ドーム GL-8207-B は、主に光ファイバーの接続と保護に使用されます。この種のボックスは、架空、パイプ、埋設された直管および分岐の接続に適しています。ボックス本体とベースはフープとゴムで密閉されています。クロージャ ケーシングは高品質のエンジニアリング プラスチックで作られており、酸やアルカリ塩に対する耐侵食性、老化防止の優れた性能に加え、滑らかな外観と信頼性の高い機械構造を備えています。{8}}機械構造は信頼性が高く、野生環境、激しい気候変動、過酷な作業環境に耐える性能を備えています。ジョイントクロージャドーム内のスプライストレイ（FOST）は冊子のように回転可能で、光ファイバを巻くのに十分な曲率半径とスペースを確保しており、光巻線の曲率半径は40mmを確保しています。各光ケーブルおよび光ファイバは個別に操作できます。

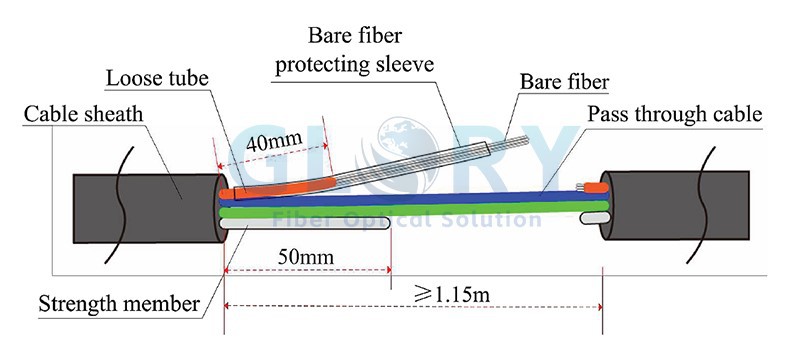

ステップ 1 配線ケーブルからケーブルの被覆を剥がします。シースを少なくとも1.15m取り外します。
緩んだチューブを剥がし、約 40 mm の長さを確保します。強度部材を50mm程度カットして確保します。

ステップ 2 ドライバーを使用して 4 つのバックルをこじ開け、カバーを開けます。

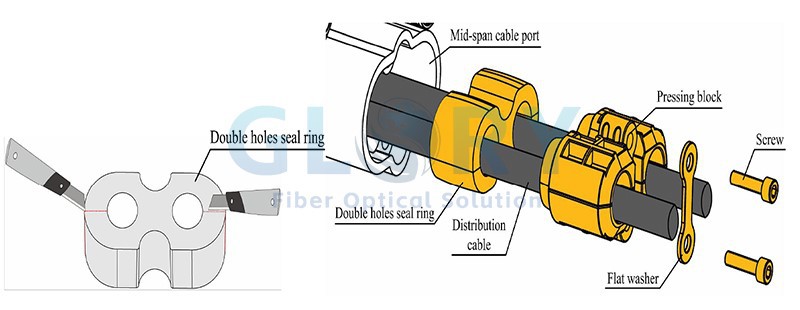

ステップ 3 六角レンチを使用して、ミッドスパン分配ポートのネジを外します。-。プレスブロックと2穴シールリングを取り出します。シールリングの両側を切り開きます。ミッドスパン分配ケーブルをミッドスパン-のポートに差し込みます。シーリングアセンブリを配線ケーブルに順番に取り付けます。
ステップ 4 強度部材と分配ケーブルを固定します。

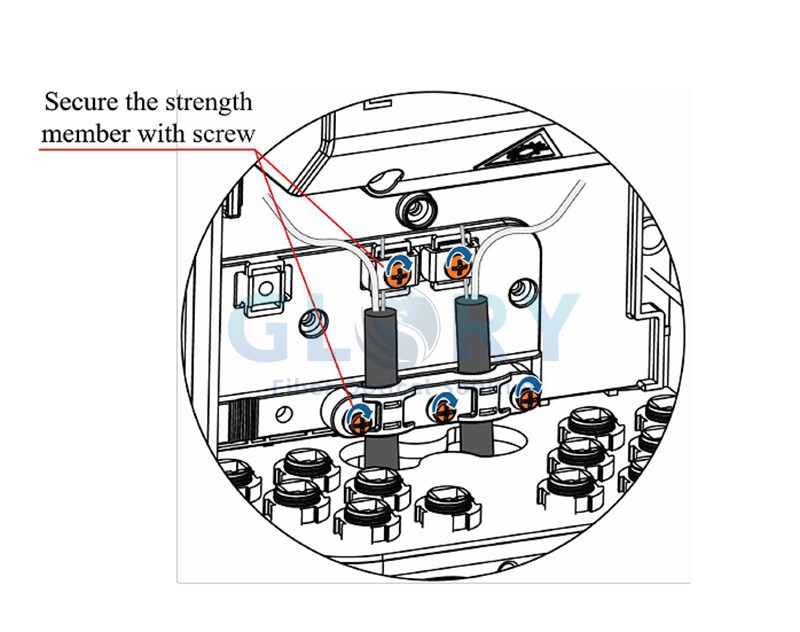

ステップ 5 強度部材と配線ケーブルを固定します。

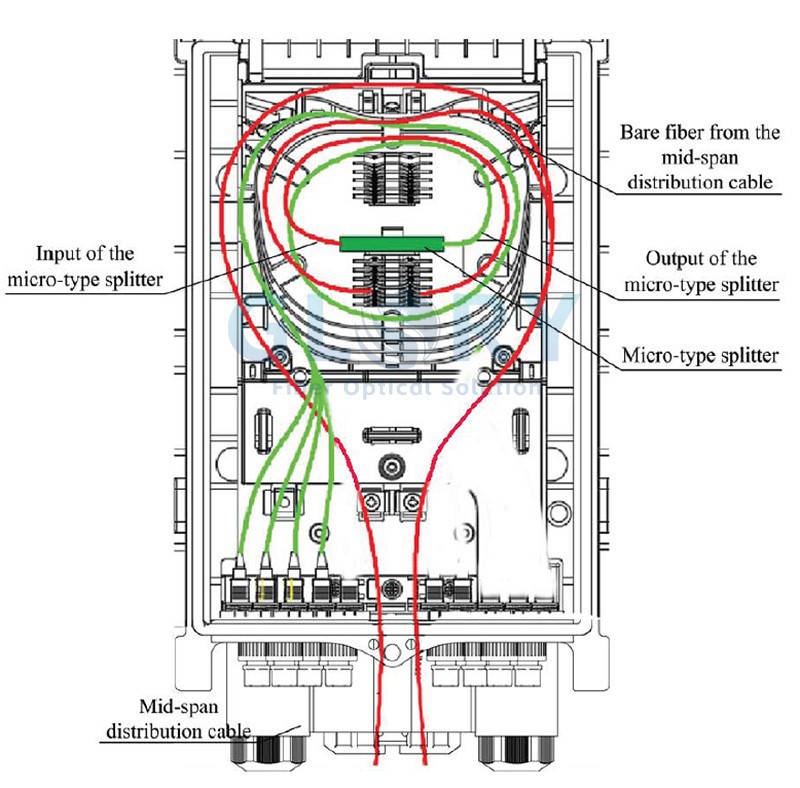

ファイバールートを以下に示します。

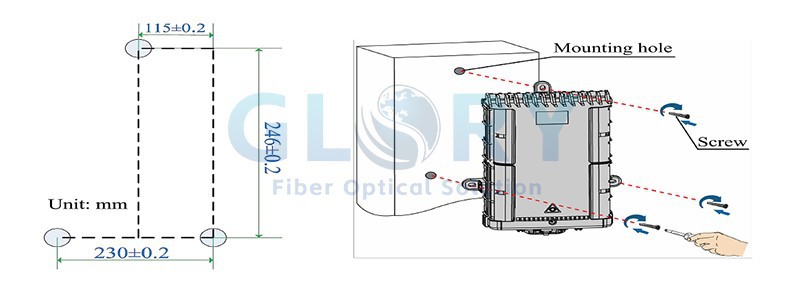

壁-取り付け: 壁に 3 つの穴を開けます。寸法は以下に示されています。拡張スリーブを別々に穴に打ち込みます。 3 本のネジでボックスを壁に固定します。

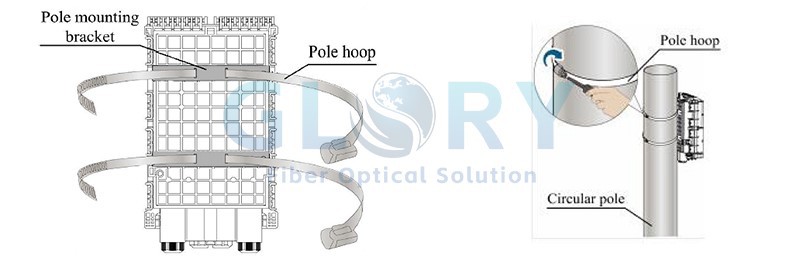

ポール-に取り付ける: ボックスの背面に取り付けブラケットを取り付けます。ポールフープをブラケットに通します。ボックスをポールに固定します。

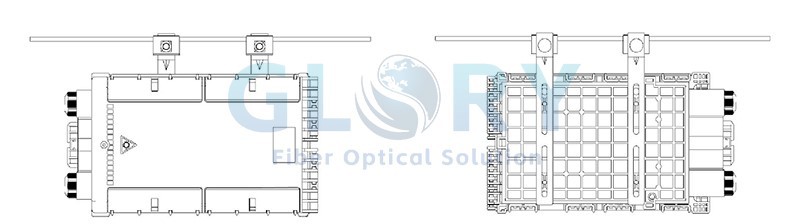

空中取り付け

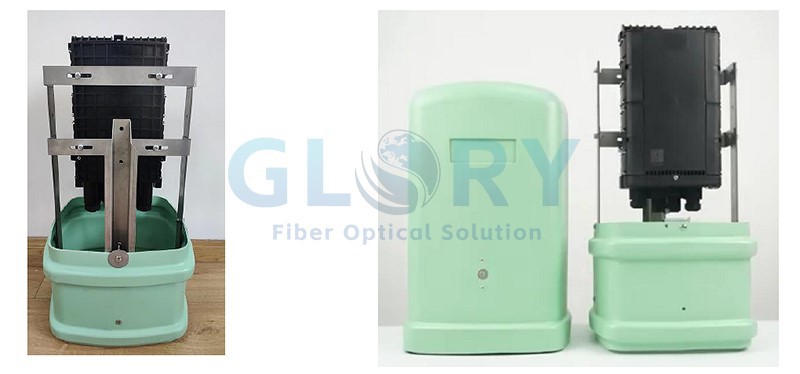

台座の取り付け
