1. FAT は ODN 階層のどこにありますか?
一般的な FTTH 光配信ネットワーク (ODN) は次のパスに従います。
OLT（局舎）→フィーダケーブル→1段スプリッタ（1×N）→分配ケーブル→2段スプリッタ/FDB→ドロップケーブル→FAT→屋内用短ドロップケーブル→ONT→ユーザ装置
ファイバー アクセス ターミナル (FAT) は独特の位置を占めます。
• ディストリビューション ポイント (FDB) または最後のスプリッタからのドロップ ケーブルを終端します。
• FAT 内では、ファイバは短いピグテールに接続されるか、アダプタを介して直接接続されます。
• FAT から ONT までの距離は通常短い (通常は 30 メートル未満)。ただし、この「最後の 1 メートル」は、ケーブルのねじれ、コネクタの汚れ、不適切な曲げ、げっ歯類による損傷など、現場でのほとんどの問題が発生する場所です。

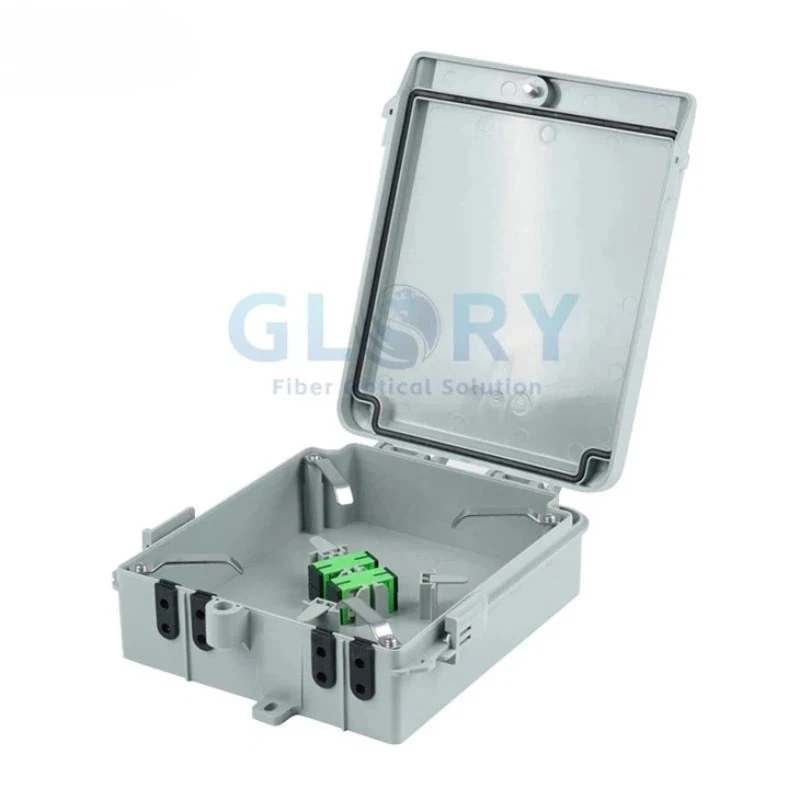

のGL-DW-7-Aは、コンパクトなサイズ (212×175×60 mm)、4 つの SC アダプター ポート、IP54 定格、広い温度許容範囲 (-45 度から +85 度) というシナリオにぴったり合うように設計されています。壁、廊下、建物の外装、さらには屋外のキャビネットにも設置できます。
2. ネットワーク境界点としての FAT
実際の OSP エンジニアリングでは、FAT は境界点 (または最小エントリ点) という重要な役割を果たします。
• オペレータ側:OLT から FAT のアダプター ポートまで (すべてのフィーダー ケーブル、スプリッター、分配ケーブル、内部スプライスを含む) はオペレーターの責任です。
• 顧客側:FAT のアダプタ ポートから ONT および顧客のルータまで (短い屋内パッチ コードを含む) は、顧客 (またはその設置者) の責任です。
この明確な分離により、次の 3 つの重要な利点がもたらされます。
1.より迅速な障害切り分け– 加入者がサービスの損失を報告すると、技術者は FAT ポートでの光パワーを迅速にテストできます。電力が仕様の範囲内にある場合、問題は顧客の敷地内にあります。無駄なトラックロールや推測は必要ありません。
2.プライバシーと利便性– 多くの顧客は、簡単なテストのために技術者が自宅に訪問することに不快感を抱いています。 FAT を建物の入り口または廊下に設置すると、加入者の邪魔をせずにほとんどのテストを実行できます。
3.シンプルなアップグレードと拡張– FTTR (Fiber to the Room) の台頭により、顧客は後に 2 つ目または 3 つ目の光ポートを必要とする可能性があります。マルチポート FAT (4 ポート GL-DW-7-A など) を使用すると、オペレータは既存のドロップ ケーブルに触れたり、屋内に入ったりすることなく、追加のポートをアクティブにすることができます。
GL‑DW‑7‑A の 4 つのポートは、小規模 MDU、ヴィラ、または単一の商用ユニットにとって理想的な境界点になります。ブロードバンド用に 1 ポート、IPTV 用に 2 つ目のポート、将来のサービス (スマート ホーム、FTTR など) 用に予備の 2 ポートが含まれます。
3. シナリオベースの FAT の選択
すべての FTTH プロジェクトが同じ FAT を使用する必要はありません。選択には、加入者の密度、設置環境、将来の拡張ニーズを考慮する必要があります。
3.1 一戸建て住宅 / 地方の加入者
• 特徴:密度が低く、配布ポイントからの距離が長いですが、各家庭に必要なサービス ポートは 1 つまたは 2 つだけです。
• 選択のアドバイス:4 ポート以下、IP54 以上、壁掛け可能な FAT を選択してください。例: GL-DW-7-A。その 4 つのポートは、1 世帯に 2 つのサービス (ブロードバンド + IPTV) を提供し、予備の 2 つを残すことも、1 つの FAT を共有する 2 つの隣接する家庭にサービスを提供することもできます。
• 主要なパラメータ:コンパクトなサイズ (壁のスペースを節約)、広い温度範囲 (-45 度から +85 度)、耐紫外線ハウジング (PC+ABS、500 時間の UV テストに合格)。
3.2 多階建て/小規模集合住宅
• 特徴:1フロアあたり2～4台。廊下は半防御されていますが、それでもほこりや湿気の影響を受けやすいです。
• 選択のアドバイス:4 ～ 8 ポートを備えた FAT をフロアごとに 1 つ取り付けます。高層階の場合は、エンクロージャの数を減らすために、2 つのフロアごとに 1 つの 8 ポート FAT を検討してください。
• GL-DW-7-A の適用範囲:4 ポート FAT は、4 つのユニットに直接サービスを提供することも、デュアルサービス ポートを備えた 2 つのユニットにサービスを提供することもできます。跳ね上げ式カバー設計により、現場での接続やメンテナンスに簡単にアクセスできます。
3.3 小規模商業施設（店舗、事務所）
• 特徴:1 つの企業に複数の独立した回線 (データ、VoIP、CCTV、Wi‑Fi) が必要になる場合があります。また、小規模なビジネス パークには複数のテナントが存在する場合もあります。
• 選択のアドバイス:4 ～ 8 ポートの FAT を使用し、さまざまなサービスを区別するためにポートにラベルを付けるのが理想的です。
• GL-DW-7-A の適用範囲:4 つのポートはそれぞれブロードバンド、IP 電話、監視、バックアップに割り当てることができます。内部のスラック ストレージ コイルは、最大 10 メートルのフラット ドロップ ケーブルまたは 8 メートルのラウンド ケーブルを保持でき、敷地内での配線には十分です。
3.4 5G スモールセルまたは屋外アクセス ポイント
• 特徴:屋上、電柱、または外壁に設置されます。適度な環境保護 (多くの場合、IP54 で十分) が必要で、通常は 1 ～ 2 個のファイバー ポートのみが必要です。
• 選択のアドバイス:コンパクトで耐候性の FAT を選択してください。 GL-DW-7-A は、IP54、IK08 の耐衝撃性、UV 安定性、広い温度範囲により、適切な候補となります。
4. FAT 選択のための実践的なチェックリスト
FAT の選択を最終的に決定するときは、次のチェックリストを実行してください。
|
考慮 |
チェックポイント |
|
ポート数 |
今、チャンネル登録者数は何人ですか? 3年で何人？二重サービスが必要ですか? |
|
設置環境 |
屋内の廊下、屋外の壁、ポール、マンホールでしょうか？ IP54またはIP68が必要ですか? |
|
ファイバーの種類 |
フラットドロップケーブルかラウンドケーブルか? FAT には互換性のあるエントリ ポートがありますか? (GL DW 7 A は 4 つのケーブル差込口で両方をサポートします。) |
|
スラックストレージ |
余分なファイバーを巻き付けるのに十分なスペースはありますか? GL DW 7 A は 10m のフラット ケーブルまたは 8m のラウンド ケーブルを保持します。 |
|
メンテナンスアクセス |
技術者は頻繁に開ける必要がありますか?ネジ止めタイプに比べて、跳ね上げ式のカバーが便利です。 |
|
耐久性 |
日光にさらされていますか？ UV安定化PC+ABSが必要です。 |
|
コストと在庫の管理 |
1 つのモデルで複数のシナリオをカバーできますか? SKU が少ないほど、= 在庫コストが削減されます。 |
5. ケーススタディ: 古い住宅のリノベーションにおける FAT 選定
市のプロジェクトでは古い住宅街を改修し、銅を繊維に置き換えました。各建物は 6 階建てで、各フロアに 2 ユニット、合計 12 ユニットがありました。元の設計では建物ごとに 16 ポート FDB を 1 つ使用していましたが、現場での設置では次の 3 つの問題が明らかになりました。
1.スペースの制約:階段の吹き抜けにある通信キャビネットは、16 ポートのエンクロージャに対して小さすぎました。
2.複雑なルーティング:中央の FDB からのドロップ ケーブルは、狭い導管を通って各ユニットまで配線する必要があり、輻輳が発生していました。
3.メンテナンスの干渉:1 つのサブスクライバの接続を変更するにはメイン FDB を開く必要があり、他のサブスクライバに影響を与える可能性がありました。
解決：フロアごとに 1 つの GL-DW-7-A (4 ポート FAT) を設置し、そのフロアの 2 つのユニットにサービスを提供します (各ユニットは 2 つのポート (データ用に 1 つ、IPTV 用に 1 つ) を使用します)。
結果：
• 小型のフォームファクタは既存のキャビネットに簡単にフィットします。
• フロアごとの障害の分離 - あるフロアのメンテナンスは他のフロアに影響を与えません。
• 将来の拡張（スマートホーム ゲートウェイの追加など）は、そのフロアの FAT のみを変更することで行うことができます。
• 総材料コストは元の 16 ポート計画と同程度でしたが、運用効率と顧客満足度は大幅に向上しました。
結論
ファイバ アクセス ターミナルは ODN 内の小さなコンポーネントかもしれませんが、ネットワーク境界設定、最終メートルの信号整合性、およびメンテナンスとアップグレードの運用効率という 3 つの重要な責任を担っています。 FAT を選択するときは、「万が一に備えて」最大のモデルを選択したいという誘惑に抵抗してください。代わりに、デバイスを加入者の密度、環境条件、将来の成長に合わせてください。
GL‑DW‑7‑A 4 ポート FAT は、コンパクト、耐候性 (IP54、-45 度から +85 度)、UV 安定化、設置とメンテナンスが簡単というこの哲学を体現しています。これは、FTTH では「適切なサイズ」が本当に重要であることを証明しています。
