の紹介光ファイバーペデスタル
光ファイバーペデスタルは、最新のファイバーネットワークにおける重要なアクセスポイントです。これらの地上設置型エンクロージャは、Fiber to the Home システムのファイバ スプライシングと接続を保護します。これらは地上に設置されているため、技術者は簡単にアクセスできます。これは、アクセスが難しい地下金庫とは異なります。
業界は銅線から光ファイバーに移行しつつあります。この変更により、台座が非常に重要になります。ファイバー信号は強度を失うことなく長距離を伝送します。また、ファイバーは銅よりも電磁干渉に対する耐性が優れています。
Fiber Broadband Association の 2025 年のレポートには、興味深い数字が示されています。報告書によると、光ファイバーの導入は 2025 年に記録的なレベルに達しました。通信事業者は、この年に 1,180 万本の光ファイバーを-家の通過--に新たに追加しました。複数の通過がある家庭をカウントすると、米国の FTTH 通過の総数は 9,830 万件に達しました。現在、米国の家庭の 60% 以上に光ファイバーが通っています。
同じレポートでは、新しい FTTH 導入の 78% が地下ネットワークにペデスタルを使用していることを確認しています。この選択により、航空ソリューションと比較してコストが節約されます。台座により、技術者は機器を安全に保ちながら簡単にアクセスできます。ロック可能なカバーと不正開封防止シールは、Telcordia GR などの業界標準を満たしています-
私は何年もこれらの台座を使って仕事をしてきました。私の経験では、彼らはファイバーネットワークの縁の下の力持ちです。これらはあまり注目されていませんが、それらがなければインターネット接続ははるかに頻繁に失敗するでしょう。
この記事ではトップメーカーの技術内容を解説します。これは、通信エンジニアやネットワーク プランナーが導入に関して適切な決定を下すのに役立ちます。
コアコンポーネントと技術仕様
優れた台座には、特定の素材とデザインが使用されています。通常、ハウジングには亜鉛メッキ鋼フレームと UV 安定化 ASA ポリマー カバーが付いています。{1}これにより、何年も日光にさらされた後の黄ばみやひび割れを防ぎます。 ASTM D4329 テストにより、この耐久性が証明されています。

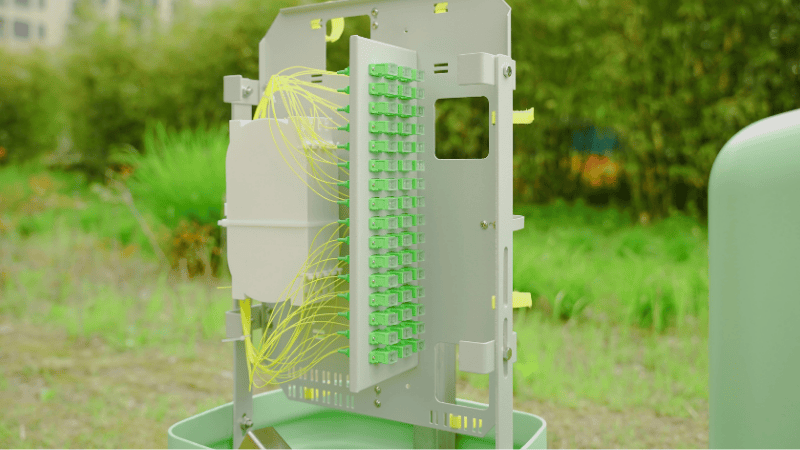

スプライス トレイは、鋭い曲げから保護しながらファイバーを整理します。コムスコープは、曲げ半径 25mm の保護機能を備えた 144 本のファイバを扱うモジュラー トレイを製造しています。色分けされたチャンネル-は、信号損失の原因となるマイクロベンドを防ぎます。-
ケーブル入口ポイントには、ネオプレン グロメット付きの密閉ポートがあります。一部の台座は、水没用に IP68 等級の直径 1.5 インチのポートを使用しています。これは、水深1メートルの水中で30日間乾燥した状態を保つことを意味します。
接地には、接地棒への 6 AWG 銅接続が必要です。米国電気法第 800.100 条では、雷保護のためにこれを義務付けています。コムスコープでは、効果的なサージ散逸のために 25 オームのインピーダンスを指定しています。
内部スペースは重要です。最小 3.5 立方フィートの容積には、144 本のファイバーに加えて、将来の拡張に備えて 20% の追加スペースが収容されます。終端パネルは、ケーブル管理アームを備えたスイングアウト設計を採用しています。- PEM の実地調査では、これにより設置時間が 30% 短縮されることが示されています。
動作温度範囲は -40 度から +60 度です。これにより、カナダの冬やアリゾナの夏のような極端な気候でも信頼性が確保されます。
地下展開のインストールのベスト プラクティス
適切に設置すると、将来の故障を防ぐことができます。しっかりした基礎から始めましょう。一部のメーカーでは、6 インチの砂利上で 4,000 psi の強度を備えた厚さ 12- インチ-のコンクリート パッドを必要としています。これにより、交通量の多いエリアでのシフトが停止します。
埋設深さは霜線を超える必要があります。霜が3フィートに達する地域では、深さ42インチを掘ります。コンジットのルーティングには慎重な計画が必要です。最小曲げ半径の 10 倍の 2 インチ PVC コンジットを使用します。 20 インチのスイープによりファイバーの損傷を防ぎます。
砂-で満たされた溝が鋭利な岩からケーブルを保護します。余分なファイバーは台座内のらせん状のループに保管します。きついコイルは避けてください。将来の修理に備えて、ストレスなく 10 ～ 12 フィートの余裕を持たせてください。
まず導管の入り口をブチルゴムテープで密閉します。大雨に対する二次的な保護のためにシリコンシーラントを追加します。 TIA-606-C 標準を使用してファイバーにラベルを付けます。 「R1A-01-05」などのコードで色分けされたタグにより、トラブルシューティングの時間が 45% 短縮されます。
埋め戻す前に、接地抵抗が 5 オーム未満に留まっていることを確認してください。 IEEE 80 要件に従って 4 点ケルビン テスターを使用します。深部掘削については、常に OSHA の安全規則に従ってください。
これらの手順に注意深く従わなかったインストールがあったことを覚えています。最初の冬が終わった後、凍上によって台座の位置がずれたため、基礎全体をやり直す必要がありました。このミスにより 2 日間の作業と追加の材料が費やされました。
耐候性と環境耐性
台座は過酷な条件に耐える必要があります。デュアル シール システムは、シリコン O- リングと圧縮ラッチを組み合わせたものです。一部のメーカーは、これらを IP68 規格に従って、深さ 1 メートルで 72 時間 100% の水を排除するテストを行っています。
耐紫外線性は、3% カーボン ブラックを含む ASA ポリマー カバーによって実現されます。これにより、5,000 時間の加速風化後の UV 劣化を 90% ブロックします。
熱管理には、5 ミクロンのメッシュ フィルターを備えたパッシブ換気スロットを使用します。一部の設計では、湿気を侵入させずに内外の圧力を均等にします。
腐食防止は溶融亜鉛メッキ鋼フレームに依存しています。{0} 1.5- ミルの亜鉛コーティングは ASTM A123 規格を満たしています。パウダーコーティングされたポリマーカバーは、1,000 時間の塩水噴霧テストに合格しています。
材料は-40度でもひび割れすることなく柔軟性を保ちます。一部のメーカーは、-30 度から +50 度の間で 200 回の凍結融解サイクルをテストします。
縁石側に設置する場合は、耐衝撃性が重要です。{0}一部のポリマーカバーは角への 30 ポンドの衝撃に耐えます。湿度インジケーター付きの乾燥剤キャニスターが結露を制御します。 0.5インチ間隔の排水穴が湿気の蓄積を防ぎます。
コムスコープの 2024 年のレポートによると、アラスカのマイナス 50 度の環境における 50,000 個のペデスタルの故障率はわずか 0.2% です。
高密度ファイバー管理ソリューション
都市部への展開にはスペースの効率的な利用が必要です。コムスコープの積み重ね可能なトレイは、垂直に積み重ねることにより 288- ファイバの収容能力を実現します。工具不要のアクセス パネルにより、スプライス時間を 25% 短縮します。
統合されたケーブルルーティングチャネルは、正確な曲げ半径でファイバーをガイドします。一部の経路には、信号損失を防ぐために 0.25- インチのガイドが含まれています。色分けされた組織は TIA-598-C 規格に従っています。青いラベルはフィーダーファイバーをマークします。オレンジ色のマークは分布ファイバーです。
事前に印刷されたタグにより、技術者のミスが 35% 削減されます。{0}直径12インチのヘリカルファイバーループがストレスポイントを回避します。 GR-3120 のテストでは、10,000 回曲げた後の信号損失が 0.05dB 未満であることが示されています。
ファイバー密度は、クロストークによって信号が劣化する前に、立方インチあたり 1.5 ファイバーで最大になります。一部の設計には、後で 48 個のファイバーを追加するための取り外し可能なパネルが含まれています。これにより、ネットワークを完全に置き換えることなく、将来も安心して利用できます。-
-ケーブル アームを備えた内蔵スプライス トレイにより、現場作業が効率化されます。一部のプレミアムモデルでは、台座の中に包丁や工具を収納できます。 2025 年のテストでは、40 度の熱環境下で 288 本のファイバーで 99.8% の信号完全性が確認されました。
メーカーの比較と調達
適切な台座を選択するには、技術的な比較が必要です。 Gloryoptic は 14- ゲージの亜鉛メッキ鋼フレーム (厚さ 0.078 インチ) を使用しています。他の企業は、より軽い 16 ゲージ ポリマー (0.065 インチ) を提供しています。ハイブリッドスチールポリマーを使用して 15% の重量削減を実現しているものもあります。
保証内容は大きく異なります。コムスコープは、作業も含めて 10 年間の完全な補償を提供します。環境被害を除外して 5 年間を規定するものもあります。
発送時期が異なります。在庫モデルは5～7営業日で発送されます。カスタム構成には 12 ～ 14 週間かかります。
価格は大量注文の場合は 650 ～ 850、プレミアム モデルの場合は 850 ～ 1,200 です。サポートの質も違います。一部の企業では、24 時間 365 日技術サポートを提供し、2 時間以内に回答します。-営業時間内のみサポートを提供するものもあります。
すべての主要メーカーは Telcordia GR-3120 規格を満たしています。出荷時に完全な IP68 テスト レポートが含まれるのは一部のみです。
ご購入前にサンプルユニットをご請求ください。ノギスで材料の厚さを確認します。保証が塩水噴霧などの特定の条件をカバーしていることを確認してください。
さまざまなメーカーと仕事をした経験から、最も高価なオプションが常に最良であるとは限らないことがわかりました。ミッドレンジ製品は、特定の用途に対して機能、耐久性、コストの最適なバランスを提供することがあります。-
過酷な気候におけるメンテナンスと寿命
定期的なメンテナンスにより耐用年数が延びます。アリゾナのような砂漠では四半期ごとにアザラシを検査します。フロリダのような湿気の多い地域では、毎月点検してください。-
99% イソプロピル アルコールと糸くずの出ないワイプを使用して内部部品を掃除します。-繊維の損傷を避けるために、30 PSI 未満の圧縮空気を使用してください。ガスケットは5年ごと、または亀裂が0.5mmを超えたときに交換してください。
IP68 定格を維持するには、メーカーの純正部品のみを使用してください。熱帯地域では、乾燥剤キャニスターを四半期ごとに点検してください。湿度インジケーターが青色に変わったら交換してください。
ひび割れたカバーは元の部品ですぐに修理してください。{0}}現場での故障の % は不適切な一時的な修理が原因です。北極展開では断熱ライナーを追加します。モンスーン地域では排水口の清掃を増やします。
すべてのメンテナンスを写真付きでデジタル資産システムに記録します。 2026 年のデータによると、10,000+ ユニットの 92% は、適切な手入れを行えば 15 年以上持続します。
メンテナンスをしっかりしていれば20年もった台座もあれば、放置していて5年で壊れてしまった台座も見てきました。違いは常に定期的な検査と適時の修理に帰着します。
将来のトレンドとイノベーション
新開発により台座の機能が強化されました。コムスコープの 2026 年のプロトタイプには、リアルタイムの温度と湿度の監視のための IoT センサーが追加されています。-アラートは障害が発生する前に防止します。
一部の 2027 製品ラインでは、耐紫外線性を損なうことなく 40% リサイクルポリマーを使用しています。他の 2026 モデルは、5G ネットワーク用の 10 Gbps スモールセル バックホールをサポートしています。-
モジュラー拡張システムにより、ネットワークを完全に交換することなく 144 ファイバーから 288 ファイバーまで拡張できます。これによりライフサイクルコストが 30% 削減されます。
MEF 3.0 のような標準化の取り組みにより、ユニバーサルな取り付けインターフェイスが作成されます。これにより、マルチベンダーの導入が簡素化されます。-
光ファイバーコンポーネント市場は急速に成長しています。報告書によると、2025 年までに年間成長率 9.8% で 366 億 9,000 万ドルに達すると予想されています。この成長により、ペデスタル技術の革新が促進されます。
プロアクティブな密閉チェックにより、事後対応の修理と比較して長期コストが 22% 削減されます。{0}}ネットワークが 10G PON や 5G -Advanced に向けて進化しても、ペデスタルは引き続き重要なインフラストラクチャです。
イノベーションは、2026 年以降も密度、回復力、持続可能性に重点を置きます。分散型光ファイバーセンサー市場だけでも、2025 年に 13 億 2000 万から 2030 . には 22 億 8000 万に成長すると予想されています。これは、監視機能がいかに重要になっているかを示しています。
私の意見では、台座の未来は、よりスマートで、よりつながりのあるデザインにあります。パッシブエンクロージャの時代は終わりつつあります。間もなく、すべてのペデスタルがネットワーク内の監視ポイントとなり、パフォーマンスと環境条件に関するリアルタイム データを提供するようになります。-
