ファイバーカプラ: 光信号管理の簡単なガイド

はじめに: 光を導くためのコアコンポーネント

インターネット、医療スキャン、工場のセンサーについて考えてみましょう。多くの高度なテクノロジーの背後では、光信号が髪の毛-の中を伝わるのがわかります。しかし、その光の行き先をどうやって制御するのでしょうか?どのように分割したり、結合したり、並べ替えたりするのでしょうか?本質的な答えはファイバーカプラです。

ファイバーカプラは、光ファイバーシステムの基本的かつ不可欠な部品です。パッシブジャンクションボックスまたは光のトラフィックディレクターとして機能します。 2 本のファイバを接続するだけの単純なコネクタとは異なり、カプラは 3 本以上のファイバを接続します。その主な仕事は、それらの間の光の流れを管理することです。 1 つの光信号を複数のパスに分割したり、複数の信号を 1 つに結合したり、異なる色の光を分離したりできます。これらなしでは機能する複雑なネットワークや精密な機器は見つかりません。このガイドでは、それらが何であるか、どのように機能するか、適切なものを選択する方法について説明します。

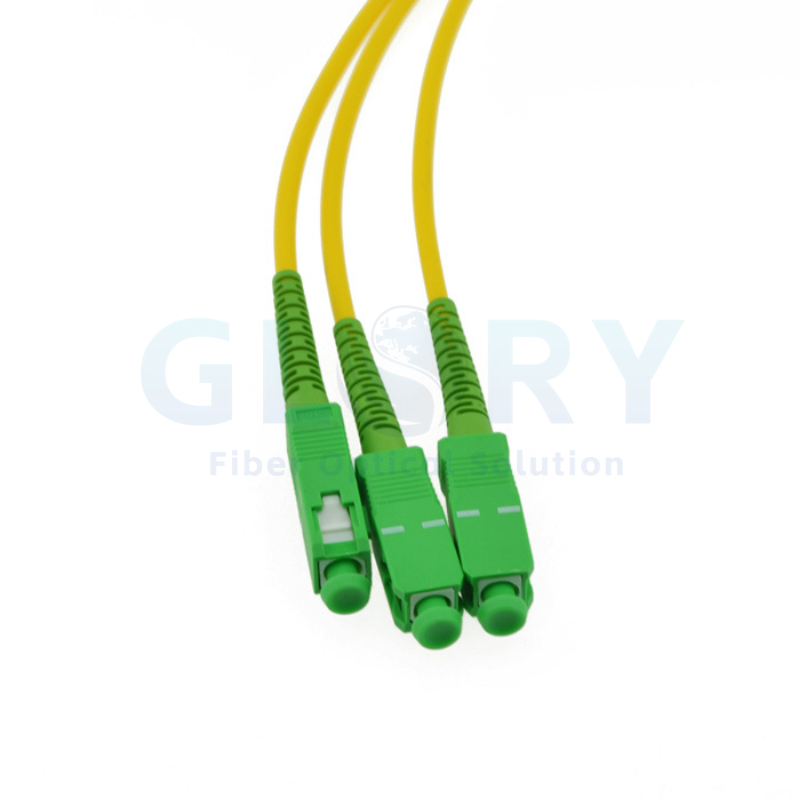

正確には何ですかファイバーカプラー?

光ファイバカプラは、複数の光ファイバをポートで接続するデバイスです。これにより、これらのポート間で光パワー (光信号) を制御および転送できるようになります。彼らが通常行うことは次のとおりです。

スプリットライト:1 つの入力信号を受け取り、そのパワーを 2 つ以上の出力ファイバーに分割します。一般的な例は 90/10 スプリッターで、光の大部分を前方に送り、モニタリング用にごく一部を取り出します。

ライトを組み合わせる:2 つ以上の入力ファイバーからの信号を 1 つの出力ファイバーに結合します。

波長の管理:異なる色（波長）の光を分離または組み合わせます。これは、1 本のファイバーを介して大量のデータを送信する波長分割多重 (WDM) の主要なテクノロジーです。

偏光の制御:光波の方向を必要とする特殊なシステムで光波の方向を管理します。

実際にどのように機能するのでしょうか? 2 つの主な方法。

ファイバーカプラは、溶融ガラス内で光がどのように動作するかの原理に基づいて動作します。主な製造方法は 2 つあります。

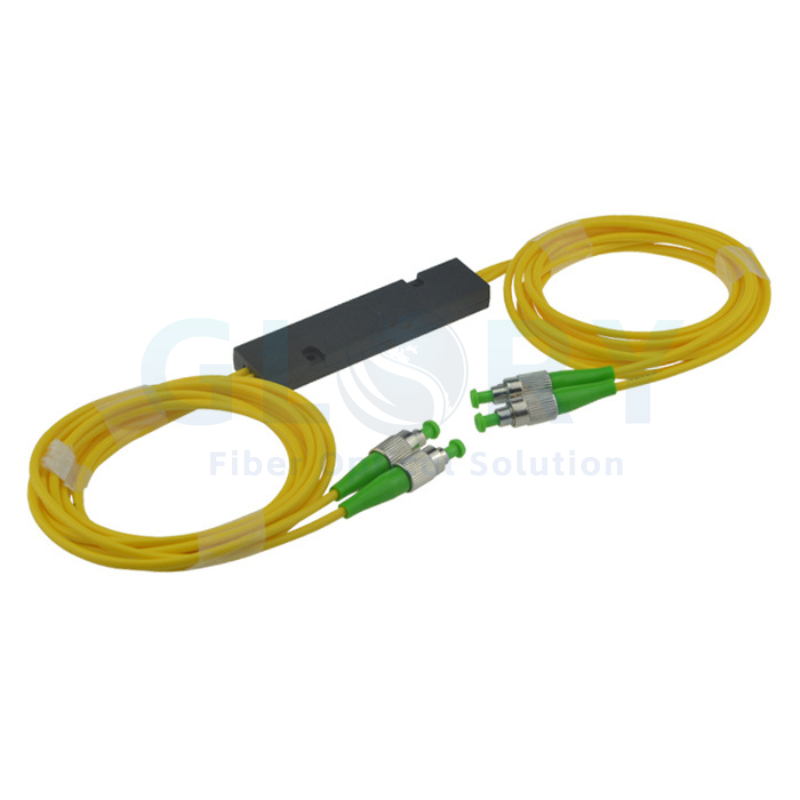

融合バイコニカルテーパー (FBT):これは古典的な実践的なアプローチです。- 2 本以上の繊維が加熱され、引き伸ばされ、短いセクションにわたって一緒にねじられます。この融合され先細になったゾーンでは、1 つのファイバーのコアからの光が「漏れ」、隣接するファイバーのコアと相互作用する可能性があります。この相互作用により、光は一方のファイバーからもう一方のファイバーに伝達、つまり「結合」することができます。転写量は、融着部分の長さ、繊維間の距離、光の色によって異なります。シンプルな設計では信頼性が高く、コスト効率が高くなります。{6}}

平面光波回路 (PLC):これは、より現代的で高精度な方法です。-これは、チップ上に小さなガラス回路を印刷することと考えてください。コンピューターチップの製造と同様の技術を使用して、微細な経路（導波路）がシリカ層にエッチングされます。光は進み、このチップ内の完全に形成された接合部で分割されます。 PLC テクノロジーは、優れた均一性で光を分割する多くの出力 (1x32 など) を備えたカプラーを作成するのに最適です。これは、複雑なマルチポート アプリケーションにとって最適な選択肢です。-

ファイバ カプラの種類: 適切なツールの選択

ユニバーサルカプラーは1つではありません。ニーズに基づいて選択します。

ポート数別:1x2 (1 つの入力、2 つの出力)、2x2 (2 つの入力、2 つの出力 – 非常に一般的)、1xN (1 つの入力、多数の出力)、NxN (複数の入力と出力)。

機能別:

標準のスプリッター/コンバイナー:基本的な動力分割や合成に。

WDMカプラー:(CWDM、DWDM) 光を色ごとに分類します。

偏波保持 (PM) カプラー:光の偏光状態を固定する必要があるシステム向け。

ファイバーの種類別:

シングル-モード（SM）:長距離通信とデータに使用されます。-これが最も一般的なタイプです。

マルチモード (MM):建物やデータセンターなどの短いリンクに使用されます。

知っておくべき重要な数値: 仕様を理解する

賢明に選択するには、次の仕様を理解する必要があります。

分割率:各出力に送られる光の割合 (例: 50/50、95/5)。

挿入損失 (IL):カプラーを通る特定のパスの合計信号損失。低いほど優れています (例: 3.5 dB)。

超過損失 (EL):余分な光は、意図した分割を超えてカプラー自体の内部で失われます。低いほど良いです。

指向性/アイソレーション:​ How well the coupler prevents light from going backward to the input. Higher numbers (like >55 dB) は、パフォーマンスが向上していることを意味します。

波長範囲:カプラーが動作するように設計された特定の光の色。

均一性(PLC用):出力電力がポート間でどの程度均等に分割されるか。優れた均一性は PLC の大きな利点です。

FBT と PLC: 明確な比較

選び方と使い方の簡単なヒント

次の点に従えば、正しく行うのは簡単です。

自分の分割を知る:各出力パスに必要な光の量を正確に決定します。

繊維に合わせてください:シングルモード ファイバとマルチモード ファイバをカプラ内で決して混合しないでください。-損失は​​莫大になります。通信/データの場合は SM を選択し、短いリンクの場合は MM を選択します。

環境に配慮する:温度、湿度、物理的保護を考慮してください。適切なパッケージ（ベアファイバー、モジュール、ラックマウント）を選択します。-

慎重に取り扱ってください:急な曲がりや曲がりを避けてくださいコネクタを常に清潔に保つ。ダーティな接続は障害の主な原因です。

偏光には PM を使用します。システムで偏光を使用する場合は、必ず偏光維持 (PM) カプラーを使用する必要があります。

ファイバーカプラーが違いを生む場所

これらのコンポーネントは、無数のシステム内で影の主役です。

通信とインターネット:光ファイバーを-家庭--に配信し、データ チャネルを結合し（WDM）、監視用に回線を利用します。

テストと測定:OTDR などの機器でリファレンス パスを作成し、テスト信号を共有するために使用されます。

センシングシステム:ジャイロスコープ、ひずみ/温度センサー (FBG)、分散型センサー ネットワーク用の干渉計の中核を形成します。

医療技術:内視鏡での画像処理を可能にし、診断ツールで光を提供します。

産業用レーザー:ビームを組み合わせてより多くの電力を供給し、モニタリング用に電力を安全にサンプリングします。

研究機関:実験用光学セットアップと量子光学システムの構築。

つまり、作業に光の誘導が含まれる場合は、ファイバーカプラが必要になる可能性があります。これらの基本を理解すると、システムを輝かせる完璧なコンポーネントを選択するのに役立ちます。
