30 km のファイバー スプールには 30 km のファイバーが保管されます。直線距離で 30 km の動作範囲が自動的に提供されるわけではありません。-ファイバーの一部は航空機が最遠点に到達する前に消費され、展開経路が完全に真っ直ぐになることはほとんどありません。
接続の予約、打ち上げエリアのルーティング、高度の変化、障害物の回避、地面との接触、ファイバーのたるみ、繰り出し動作などにより、ファイバーの使用量が増加します。したがって、実際の範囲は、保存されているファイバーがどのように実際のルートになるかによって異なります。
保管長さは、リール上のファイバーの量です。ご利用可能範囲は路線、積立、払出条件により異なります。
スプールの定格長さは保管時の仕様であり、保証された動作半径ではありません。システムには接続予約が必要であり、配備されたファイバーは 2 点間の最短線ではなく実際の 3 次元ルートに従うため、使用可能な範囲は常に低くなります。-
スプール長、展開長、使用可能範囲が異なります
この関係は、固定パーセンテージではなく計画境界として意図的に記述されています。適切な許容値は、機体、保管構造、設置場所の形状、取り付け位置、およびファイバーが一方向の支払いを目的としているのか、それとも制御された回収を目的としているのかによって異なります。-
使用可能範囲がスプール長よりも低い7つの理由
1接続と起動予約
繊維は、航空機が発射点から離れ始める前にすでに消費されています。このシステムには、コネクタに負荷をかけたり、急激な曲げを強いたりすることなく、リール、光学モジュール、接地側機器を接続するのに十分な長さが必要です。{1}
リザーブは、実際の取り付けおよび接続レイアウトから定義する必要があります。短く切りすぎると、コネクタまたはファイバー出口に直接張力がかかる可能性があります。
2飛行経路は直線ではありません
発射点と航空機の間の最短距離は直線ですが、実際のルートには旋回、高度の変更、障害物の回避が含まれます。偏差が発生するたびに、直線距離が同じ量だけ増加することなく、展開されたファイバーの長さが増加します。-
上昇し、構造物を迂回し、下降するルートは、マップの水平距離が示すよりも大幅に多くのファイバーを消費する可能性があります。したがって、ルート計画では、ヘッドライン リールの長さではなく、予想されるパスの形状を使用する必要があります。
3ファイバーのたるみと接地接触による長さの追加
解放された繊維は、完全に張られた幾何学的な線としては残りません。接触点の間で垂れ下がったり、地面、植生、構造物に付着したりする可能性があります。これらの局所的な曲線により、展開された長さが長くなります。
繊維が緩んでいると出口にかかる直接的な張力が低下する可能性がありますが、過度のたるみによりループが形成され、障害物に引っかかる可能性もあります。目標は安定したペイアウトであり、最大の緊張や制御不能なスラックではありません。
4障害物により支払い後にルートが変更される
建物、電柱、枝、フェンス、凹凸のある地形によって、展開されたファイバーの方向が変更される可能性があります。ファイバーが障害物に接触すると、残りのルートは元の線に従わず、その点を中心に回転する可能性があります。
5ペイアウト抵抗により残りの証拠金が消費される可能性がある
パッシブファイバーリールは、巻きの品質、出口の形状、スプールの剛性、安定した取り付けに依存します。層の交差、リールの変形、または出口経路が粗い場合、抵抗が増大し、ファイバーの放出が妨げられる可能性があります。
GL-FPV リールはパッシブな支払い構造を使用しています。巻線とコンセントの設計は、使用可能な展開長さに直接影響します。
抵抗が大きいということは、保管されているファイバーが物理的に短いことを必ずしも意味するわけではありませんが、リールの最後の部分が確実に展開されなくなる可能性があります。したがって、効果的なルートは、公称ファイバー数だけではなく、成功した支払いテストに基づく必要があります。
6スプールが長いと搭載ペイロードが変化する
構成が長くなると、リールモジュールのテイクオフ重量が増加します。 Glory Optical は、3 km 標準モジュールの正味重量 300 g、30 km 標準モジュールの正味重量 2.10 kg を記載しています。統合バージョンの範囲は 320 g ～ 2.22 kg です。
これらの数値はスプール モジュールの重量であり、航空機の完全な積載量ではありません。{0}マウント、光学エレクトロニクス、カメラ、電源ハードウェア、その他の機器も含める必要があります。リールを長くすると、プラットフォームの残りのペイロードマージンを減らしながら、より多くのファイバーを保管できる可能性があります。
7変動には運用準備金が必要
製造公差、ルートの変更、実際の展開条件により不確実性が生じます。すべてのメーターを使用する計画では、予期せぬ方向転換、発射位置の変更、または追加の接続ループを考慮する必要がありません。
すべてのプロジェクトに 1 つの固定引当金を採用するのではなく、代表的な支払いテストの結果を記録し、特定の製品、プラットフォーム、環境に対して内部計画の許容範囲を設定します。
スプールの長さ 30 km は直線半径 30 km を意味するわけではありません-
以下の例は、同じ公称スプールで異なる使用可能な範囲が生成される理由を示しています。これは概念的な比較であり、固定された動作仕様ではありません。
| 展開条件 | 直線移動以外での光ファイバーの消費量- | 使用可能範囲への影響 |
|---|---|---|
| オープンでシンプルなルート | 接続予約、起動ルーティング、制限されたサグ | 公称スプール長に最も近いが、それでも公称長よりも短い |
| 標高差のあるルート | 垂直移動と曲線移行 | 単位水平距離あたりにより多くのファイバーが使用される |
| 構築された環境 | 曲がり角、コーナー、接触点、およびリダイレクトされたパス | 使用可能な直線距離がさらに減少します- |
| 不規則な支払い | 局部的なたるみ、引っかかり、または繊維がスムーズに解放できない | 保存されている長さの一部が実際には使用できなくなる可能性があります |
GL-FPV-M30 と GL09-GXT: 異なる製品の優先順位
Glory Optical は、優先順位の異なる 2 つの製品の方向性を提供します。 GL-FPV-M30 は既知のリール長と公表されている重量構成に重点を置いているのに対し、GL09-GXT は超軽量バージョン、独自のガイダンス-ファイバー バージョン、ケブラー コーティング バージョンによって差別化されています。
| 製品の方向性 | ストレージの概念 | 主な範囲の考慮事項 | |
|---|---|---|---|
| GL-FPV-M30 | パッシブペイアウトリール、3 ～ 30 km の標準構成で利用可能 | 安定した一方向のリリース、モジュールの重量とルートの許容値 | 正味重量、巻きの一貫性、出口の向き、払い出しテスト、コネクタ構成 |
| GL09-GXT | 特殊な UAV ファイバー-バケット プラットフォームは、超軽量の独自のガイダンス-ファイバーとケブラー-でコーティングされたバージョンで提供されます | モジュール重量、ファイバー性能、機械的保護の必要なバランスを選択する | 選択したバージョン、正味重量、ファイバー構造、セラミックコンセントの状態、支払いテスト、コネクタ構成 |
GL-FPV-M30 パッシブ ペイアウト リール

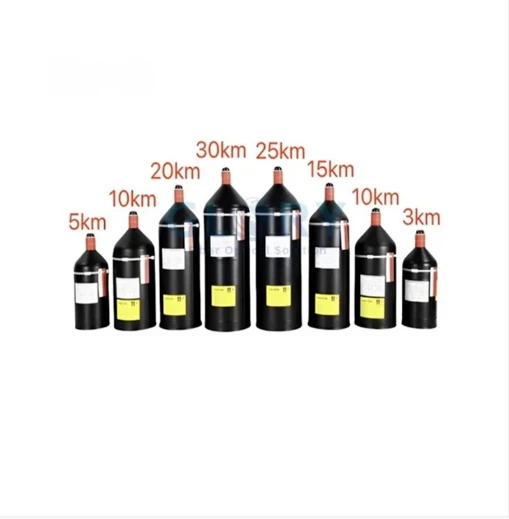

GL-FPV ファミリは、G.657.A2 シングルモード ファイバーを使用した 3、5、10、15、20、30 km 構成で利用できます。-標準リール バージョンと統合モジュール バージョンを使用すると、購入者はモジュールの軽量化と電子機器の統合の簡素化を比較できます。
このプロダクトの方向性は、全長の支払いテスト、設置されたペイロードの測定、対象環境に基づくルート許容量を通じて最もよく評価されます。{0}
GL-FPV-M30 仕様を見る →
GL09-GXT UAV 光ファイバーケーブルバケット
GL09-GXT は再利用可能な製品として設計されていません。その主な価値は、ペイロードに敏感なプラットフォーム用の超軽量バージョン、独自のガイダンス ファイバー バージョン、追加の機械的保護が必要なアプリケーション用のケブラー コーティング バージョンの 3 つの特殊なバージョンから得られます。-
払出口にはセラミック接点部品を使用しています。解放中、ファイバーは同じ出口領域を繰り返し移動します。より硬いセラミック表面は、移動するファイバが出口に食い込んだり摩耗したりするのを防ぎます。そうしないと、溝ができたり、摩擦が増加したり、ファイバが損傷したりする可能性があります。
GL09-GXT 製品ページを見る→セラミックファイバー出口が重要な理由
ファイバ出口は、繰り出し時の集中接点となります。出口の素材が柔らかすぎる場合、繊維の繰り返しの動きによって表面に徐々に溝が刻まれる可能性があります。この溝によりエッジが鋭くなり、抵抗が増加し、摩耗、引っ掛かり、破損のリスクが高まります。
セラミックの出口により、より硬く耐摩耗性の高い表面が提供され、支払い中に開口部の形状が維持されやすくなります。{0}取り付ける前に、セラミック部品に欠け、汚れ、エッジの損傷がないか確認する必要があります。
セラミックファイバー出口が重要な理由
払い出し中、ファイバは角度を変えて移動しながら繰り返し出口端に接触します。出口の素材が柔らかすぎると、細い繊維が徐々に表面に食い込み、溝ができたり、鋭いエッジが露出したりする可能性があります。
セラミック出口はより硬く、より滑らかな摩耗表面を提供し、展開中に意図した出口形状を維持するのに役立ちます。使用前に、欠け、汚れ、エッジの損傷がないか検査する必要があります。
パイロットがファイバーの残りの長さを正確に把握できない理由
最も現実的な制限の 1 つは、通常、パイロットは飛行中に実際にどれだけのファイバーがスプールから出たかを確認できないことです。パッシブ リールは通常、残りの長さを直接読み取ることはできません。また、展開されたファイバー パスは、回転、高度の変化、たわみ、環境との接触の影響を受けます。-
実際には、パイロットはおおよその飛行時間と平均速度からファイバーの消費量を推定できます。
この推定値は、大まかな参考としてのみ役立ちます。スプールから放出された実際のファイバーの長さを測定するものではありません。実際の展開長さは、次の理由により航空機の正味移動距離より長くなる可能性があります。
- 登りと下りのセグメント。
- ターン、旋回、ルート修正。
- 接触点間の繊維のたるみ。
- 発射エリアの近くに作成されたループ。
- 樹木、建物、その他の障害物の周囲に向けられたファイバー。
- 風や操縦によって引き起こされる対地速度の変化。
最も実用的なスプール長が 30 km 未満にとどまる理由
より長いファイバーのリールも可能ですが、スプールは範囲の問題の一部にすぎません。また、航空機は、保管されているファイバーを使用するのに十分な時間空中に留まらなければなりません。耐久性の長いバッテリー システムは、標準的な FPV 電源構成よりも一般的ではなく、追加のバッテリー容量により離陸重量が増加します。
スプールの長さが増加すると、次の 3 つの制限が影響し始めます。
このため、多くのプラットフォームでは、極端に長いリールよりも 3 ～ 30 km の構成の方が実用的です。公称ファイバー長が 30 km を超えると、航空機が十分に長く空中に留まらない場合、または余分なスプールとバッテリーの質量により飛行性能が低下する場合、有用な追加の航続距離が得られない可能性があります。
したがって、正しい選択をするには、保存されたファイバーの長さ、測定された取り付けペイロード、およびそのペイロード下での現実的な飛行耐久性の 3 つの値を比較する必要があります。これらの値はいずれも単独で評価すべきではありません。
必要なスプール長の見積もり方法
目的の直線半径ではなく、計画された 3 次元ルートから始めます。-次に、設置されたシステムに必要なファイバーとテスト中に観察された不確実性を追加します。
購入者はどのようなテストデータを要求する必要がありますか?
| テストまたは記録 | なぜそれが重要なのか |
|---|---|
| 長さごとに測定した正味重量 | 実際の運用構成のペイロード寄与を確認します |
| 検証済みの保管ファイバー長 | 製品がご注文のリール長さを満たしていることを確認します |
| 全長の支払いテスト- | 必要な長さを交差、引っ掛かり、出口の干渉なしにリリースできるかどうかを示します |
| -前と-後の支払いの軽減 | 導入時に生じた曲げ、磨耗、または取り扱いによる損傷を特定します |
| 取付方向とコンセント図 | 製品が検証中に使用されたのと同じジオメトリにインストールされていることを確認します |
| セラミックコンセント検査記録 | ペイアウト表面が滑らかで無傷で、欠けや溝がないことを確認します。 |
| 残りの長さの表示または推定方法- | システムにカウンタやセンサーがあるかどうか、あるいはオペレータが時間と速度の推定値に依存する必要があるかどうかを明確にします。-- |
よくある質問
Q: 30 km ファイバー スプールは 30 km の飛行半径を提供しますか?
A: いいえ。一部のファイバーは接続と発射予備に使用されますが、ルートの形状、サグ、障害物、およびペイアウト許容量によって追加の長さが消費されます。
Q: ルートごとに 1 つの固定予約率を使用できますか?
A: いいえ。単純なオープン ルートと、複数のターンや接点があるルートでは、ファイバーの消費量が異なります。この許容値は代表的なテストから得られるべきです。
Q: リールを正しく巻けば、保管されているファイバーはすべて使用できますか?
A: 正しく巻くと、信頼性の高い全長の支払いの可能性が高まりますが、接続の予備とルートの形状により、保存された長さが直線範囲と等しくなりません。-
Q: GL09-GXT は GL-FPV-M30 の長さのオプションの 1 つですか?
A: いいえ。GL09-GXT は、超軽量の独自のガイダンス ファイバーとケブラー コーティングのバージョンで提供される個別の製品プラットフォームです。-再利用可能な製品ではなく、セラミックファイバー出口を使用して、支払い時の出口の摩耗を軽減します。
Q: パイロットはファイバーの使用量をどのようにして知るのでしょうか?
A: ほとんどのパッシブ スプールでは、正確な残りの長さが表示されません。{0}}オペレーターは平均速度と経過時間から移動を推定できますが、これには旋回、高度の変化、たるみや障害物との接触は考慮されていません。
Q: FPV ファイバー スプールは通常 30 km 以下で提供されるのはなぜですか?
A: 30 km を超えると、追加のファイバーの価値はバッテリーの耐久性、スプール重量、航空機の総積載量によってますます制限されます。プラットフォームが展開するのに十分な時間空中に留まらない場合、リールが長くても使用可能な範囲は広がりません。
結論
FPVドローンファイバースプールの長さは保管時の値です。使用可能な範囲は、接続の予備、ルートの形状、たるみ、障害物、支払いの品質、ペイロード、バッテリーの耐久性、および選択されたファイバーバケットの構成によって形成されるシステムの結果です。-
多くの場合、パイロットは残りのファイバーを直接測定することができず、時間と平均速度から移動を推定することしかできません。そのため、実用的な範囲計画では、ヘッドラインのリールの長さを保証された半径として扱うのではなく、実際のペイアウトテスト、設置されたペイロードデータ、および負荷時の耐久性を組み合わせる必要があります。
