最新のデータセンターのケーブル配線: 現実のために構築されたバックボーン

はじめに: スペックシートを超えて

スピードに関する抽象的な約束は忘れてください。稼働中のデータセンターでは、ケーブル配線は理論上の帯域幅を考慮するものではありません。それは熱、空間、そして人間の手という物理的な現実に関するものです。単芯パッチコードの古いラック、カラフルだが混沌とした森が、私たちには許せないボトルネックを生み出していました。システムアラームが鳴り響く中、技術者たちがその迷路を通って単一の障害を追跡するのに30分を費やしているのを見たことがあります。 MTP/MPO システムとモジュラー パネルを使用した構造化された高密度ケーブル配線への移行は、単なるアップグレードではありませんでした。-それは職人技から再現可能で信頼性の高いエンジニアリングへの移行でした。これは、40G、100G、そしてその先の進歩を可能にするだけでなく、管理可能にする基盤です。

MTP/MPO: 単なるコネクタではなく、哲学

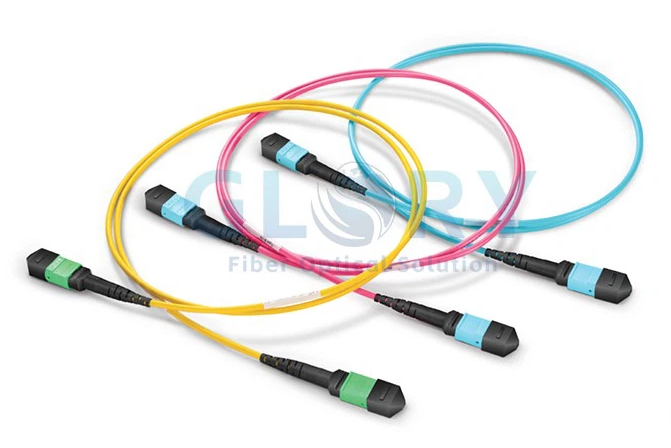

MTP/MPO コネクタを「高密度」コネクタと呼ぶと、それが過小評価されます。プラグインシステムです。標準 SC よりもそれほど大きくない筐体に 12、16、または 24 本のファイバを保持するこの製品は、基本的な設計の変更を表しています。区別は重要です。MPO は一般的な標準 (マルチ-ファイバー プッシュ-) ですが、MTP は米国 Conec の特定の優れた実装であり、精度と耐久性で知られています。-この詳細は、数千回の嵌合サイクルで重要になります。

現実世界の利点は密度だけではありません。-それは予測可能性です。 8 本のファイバーを必要とする 100G- SR4 導入では、4 つの個別の LC デュプレックス ペアを処理、ラベル付け、ルーティングする必要がなくなりました。 1 つのオブジェクトを処理しています。カフェインが切れる午前 3 時の展開では、エラーの可能性が目に見えて減少します。これらのコネクタを使用する工場で終端処理されたトランク ケーブルは、テストされ研磨された状態で出荷されます。{12}} 12本の12-ファイバMTPトランクを使用してフロア間で144本のファイバを配線したプロジェクトを思い出します。エンジニア 2 名で 1 週間かかるはずだった終了作業が午後に完了しました。節約された時間は労働時間だけではありません。それは、収益を生み出す機器をオンラインでより迅速に入手することでした。

パッチパネル: システムが維持される場所

極性: サイレント インストーラーの罠

極性は、MPO 導入において最も誤解され、失敗しやすい側面です。概念は単純です。光は、一方の端の Tx ポートからもう一方の端の Rx ポートに送信されなければなりません。 1 つのコネクタに 12 本の同一のファイバを使用することで、これを実現するには、TIA-568 によってメソッド A、B、および C として定義されている意図的なクロスオーバー スキームが必要です。

理論は明確です。実践では失敗が起こります。罠は矛盾です。メソッド B のトランク ケーブルを購入しても、誤ってタイプ A のカセットを取り付けてしまう可能性があります。リンクは停止し、障害は目に見えません。私はかつて、新しい 40G リンクのトラブルシューティングにイライラする 1 日を費やしましたが、設置業者が筐体に刻印されたタイプを確認しなかったため、カセットの極性が反転していることに気づきました。

現場では、方法 B がそのシンプルさから事実上の標準として浮上しています。「反転」はトランク ケーブル内で 1 回だけ実行されます。パッチコードは常にまっすぐです。-この一貫性により、認知負荷が軽減されます。ルールは絶対です。何かを差し込む前に、トランク ケーブルのラベル、カセット、および設計書に記載されている方法を確認してください。あなたの露出計はあなたに感謝するでしょう。

統合: ラックからの視点

実際の展開シーケンス、実際にどのように行われるかを見てみましょう。新しいトップオブラック スイッチの列を 30 メートル離れたコア アグリゲーション パネルに接続しています。--

まず、両方の場所に高密度パッチパネル フレームを取り付けます。{0}次に、-終端処理済みの MTP トランク ケーブル-を引きます。このケーブルは、保護用の引き込みアイが付いた太くて丈夫なケーブルです。オーバーヘッド トレイまたは床下の導管を通して配線し、パネル A の背面とパネル B の背面を接続します。これが永続的な保護されたバックボーンです。-現場に融着接続機はありません。

次に、選択した極性に一致するカセットをパネルに装着します。 MTP コネクタが後部のカセットに嵌合すると、カチッという音が聞こえます。前面には、ラベルが付けられたきれいな LC ポートのアレイが表示されます。最後に、色分けされた短い LC デュプレックス パッチ コードを使用して、これらの前面ポートを特定のスイッチまたはサーバー ポートに接続します。-リンク全体が公開されました。

運用面でのメリットは非常に大きいです。トラブルシューティングは個別に行われます。リンクに障害が発生した場合は、まずアクセス可能な短いフロントエンド パッチ コードを交換します。-拡張は論理的です。新しいスイッチを追加するということは、既存のカセットでより多くのポートを使用するか、新しいカセットをスライドインすることを意味します。ケーブル管理は後付けではなく、本来備わっているものです。ケーブル配線では後回しになりがちなエアフローが劇的に改善されます。これは、太い常設トランクが後部できちんと配線され、前部では必要な短いジャンパーのみが使用されるためです。

実装: 現場からの教訓

紙の上で計画を立てることは別のことです。混雑して騒音の多いデータセンターに設置する場合も問題です。ここでは、長年にわたる導入によって交渉の余地のないものとして固まったものを示します。-

スペースだけでなく、余裕を考慮したデザイン​

パネルには 70% の充填を残しますが、トランク ケーブル用の明示的なたるみループも設計します。サービス ループは、垂直マネージャー内できちんとコイル状に巻かれて固定されており、将来のラックの移動や偶発的な引っ張りに対する保険となります。

宗教としての極性​

選択した方法 (ここでも B が推奨されます) を Run Book に文書化します。次に、すべてのトランク ケーブル端とカセット トレイに油性マジックを使用して「方法 B」と物理的にラベルを付けます。視覚的な冗長性によりエラーを防止します。

曲げ半径はガイドラインではなく法則です​

急な曲げは「マクロベンディング」損失を引き起こします。-私は通過したリンクをテストしましたが、コーナーのあたりでトランクがきつく締めすぎたため、端にありました。どこでもスムーズな半径マネージャーを使用してください。-

あなたのためではなく、次の人のためのラベル​

TIA-606-Cに従ってください。あなたのラベルは、危機の午前 2 時に誰かに明確に表示される必要があります。ソース ラック、宛先ラック、回線 ID を含めます。シンプルな印刷されたラベルは、手書きのテープよりも優れています。

ダストキャップは接続するまで装着されたままになります​

未使用の MTP フェルールの内部は、ほこりや糸くずを吸着する磁石になっています。私は圧縮空気のボトルとクリーニングスティックの箱をツールキットに入れています。すべてのコネクタは、嵌合前にポケット スコープで検査されます。-例外はありません。

何も仮定せずにすべてをテストする​

設置後は、光損失テスト セット（OLTS）を使用したベースライン テストが必須です。{0}}ただし、再構成後にもテストしてください。変更後の最も一般的な問題は破損ではなく、コネクタの取り扱いによる汚れです。-損失値を文書化します。これらは将来の診断のベースラインとなります。

ケーブル配線に対するこのアプローチは、ケーブル配線を必要なコストから戦略的資産に変えます。これは、物理的な制約、人間のオペレーターの誤りの可能性、および変更の必然性を認識したシステムです。目標は、現在のポイント A をポイント B に接続することだけではなく、ラックのドアを開ける次のエンジニアにとってクリアで適応性があり、信頼性を維持できる物理層を構築することです。
